2020年初，長期配套我公司YX3高效電機的某食品機械制造廠來電反饋，其發往外國的設備上的YX3電機出現故障，因該型號電機在此客戶處使用多年，電機質量非常好，從沒有出現問題，這次究竟會是什么故障？

通過客戶發過來的視頻及與食品機械廠溝通得知，正常情況下該食品機械加入40公斤原料，所配YX3電機動力強勁，可其外國客戶只加了不到20公斤原料，電機卻轉的十分費力。首先售后人員分析認為，此系電機系轉矩小引起，引起電機轉矩小原因主要有以下幾個方面：

1、電機電源電壓低；

2、機械自身方面原因；

3、電機轉子鑄鋁斷條

4、電機定子繞組有匝間短路或者對地短路故障

5、電機控制問題等等。

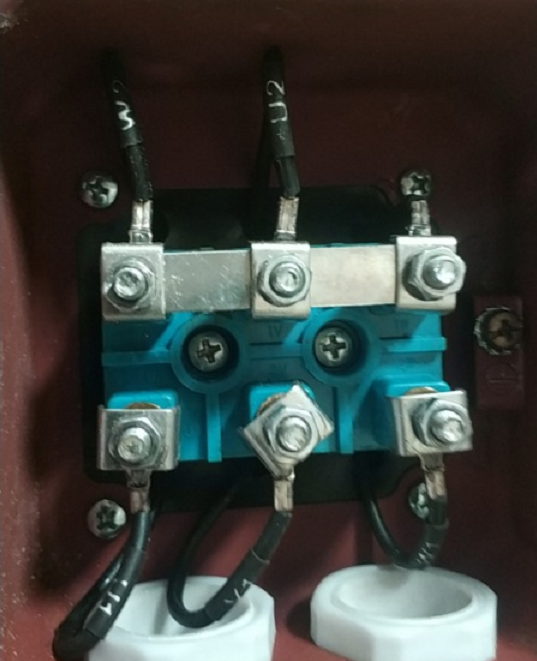

包括YX3高效電機在內的公司所有電機都經過嚴格的出廠檢測，本著對公司產品質量的自信，判斷電機自身有問題可能性不大，懷疑電機電源電壓低。經與用戶現場翻譯聯系，讓客戶將電機接線盒蓋拆開，拍下照片發過來，照片中看到電機接線盒內電機接法為星形，如圖：

而出廠點擊銘牌中標識接法為三角形接法、380V電壓，經咨詢客戶，客戶處電源電壓為380V，由此判斷出該YX3電機故障是電機接線錯誤所致。

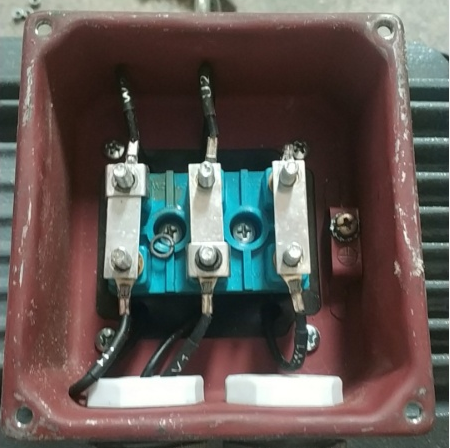

三角形380V電壓的電機換成星形接法，電機額定電壓由380V變?yōu)?80×1.732＝660V，此時給電機加380V電壓，相當于電機降壓起動，電機轉矩與電壓的平方成正比，此時電機只剩下額定轉矩的1/3，電機帶負載肯定轉不動，看著“沒勁”。讓客戶將電機接法由星形換成三角形后（如圖），電機恢復正常。

YX3電機作為普通三相異步電動機的一員，功率≤3kW時為星形接法、≥4kW時為三角形接法，客戶實際應用中電壓有220V、380V、660V、1140V等，可以通過改變接法來轉變額定工作電壓。

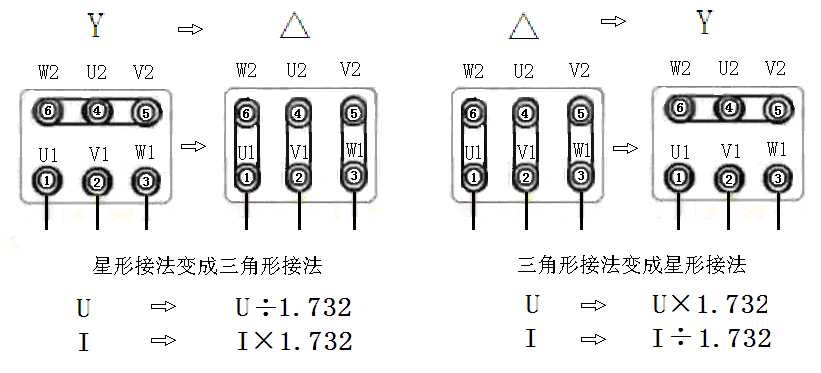

星形接法變?nèi)切谓臃?，額定電壓降低1.732倍，額定電流增加1.732倍；

三角形接法變星形接法，額定電壓升高1.732倍，額定電流減小1.732倍。

舉例如下圖：

從上圖中可以看出，4kW、380V的YX3電機由三角形接法換成星形接法，電機額定電壓由380V變?yōu)?60V，額定電流由8.7A降低為5.0A，此時電機的輸出轉矩肯定會按比例減小，電機就會變得“沒勁”甚至帶負載轉不動。
