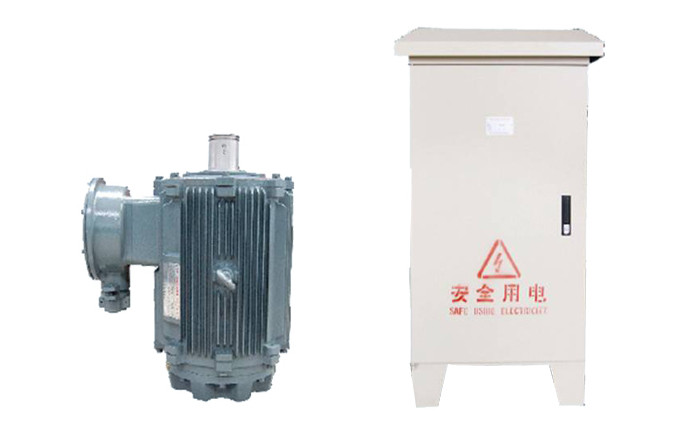

TYPL系列（IP55）永磁變頻電機螺桿泵智能直接驅動裝置是由螺桿泵永磁變頻電機和智能變頻柜組成的一體化裝置，它取代了機械式螺桿泵地面上的驅動部分，省去了減速箱和皮帶傳動部分，提高了能效轉化率。

  該系統采用專用永磁電機，電機結構為空心軸，閉環控制，系統配有專用控制器，精確控制轉速、轉矩，具有慢速過載啟動，0～200轉/分鐘任意速度運行，斷電利用變頻器自身的驅動性能電磁剎車，效率在90%以上，節能顯著，具有高效節能，有效防止斷桿、反轉脫扣等機械事故，免維護、調整參數容易、噪音低、占地面積少等優點，是新一代的雙綠色產品。適用于含沙、含氣、油稠的場合，在油田得到廣泛應用。

  TYPL系列（IP55）永磁變頻電機螺桿泵智能直接驅動裝置防反轉原理：

  一、TYPL系列（IP55）永磁變頻電機螺桿泵智能直接驅動裝置中的控制器采用油田專用變頻器，內部有針對油田螺桿泵防反轉驅動程序，停機時變頻器根據油井狀況，自動計算反轉扭矩，根據計算的扭矩提供一個制動扭矩使之與反轉扭矩平衡，使電機均勻減速，直到反轉扭矩減少到零，不會引起反轉脫扣、不會危及現場人員的安全。

  二、TYPL系列（IP55）螺桿泵智能直接驅動裝置中的永磁變頻電機繞組中串有大功率的能耗制動電阻，當油井突然斷電或者出現意外故障時，油桿反轉帶動永磁電機反轉，反轉的永磁電機發電產生電能，產生的電能被三相繞組中串接的能耗制動電阻以熱能的形式消耗掉，消除了反轉所產生的能量，從而使電機反轉轉速顯著降低，電機慢速緩慢停止，達到防反轉的目的。
