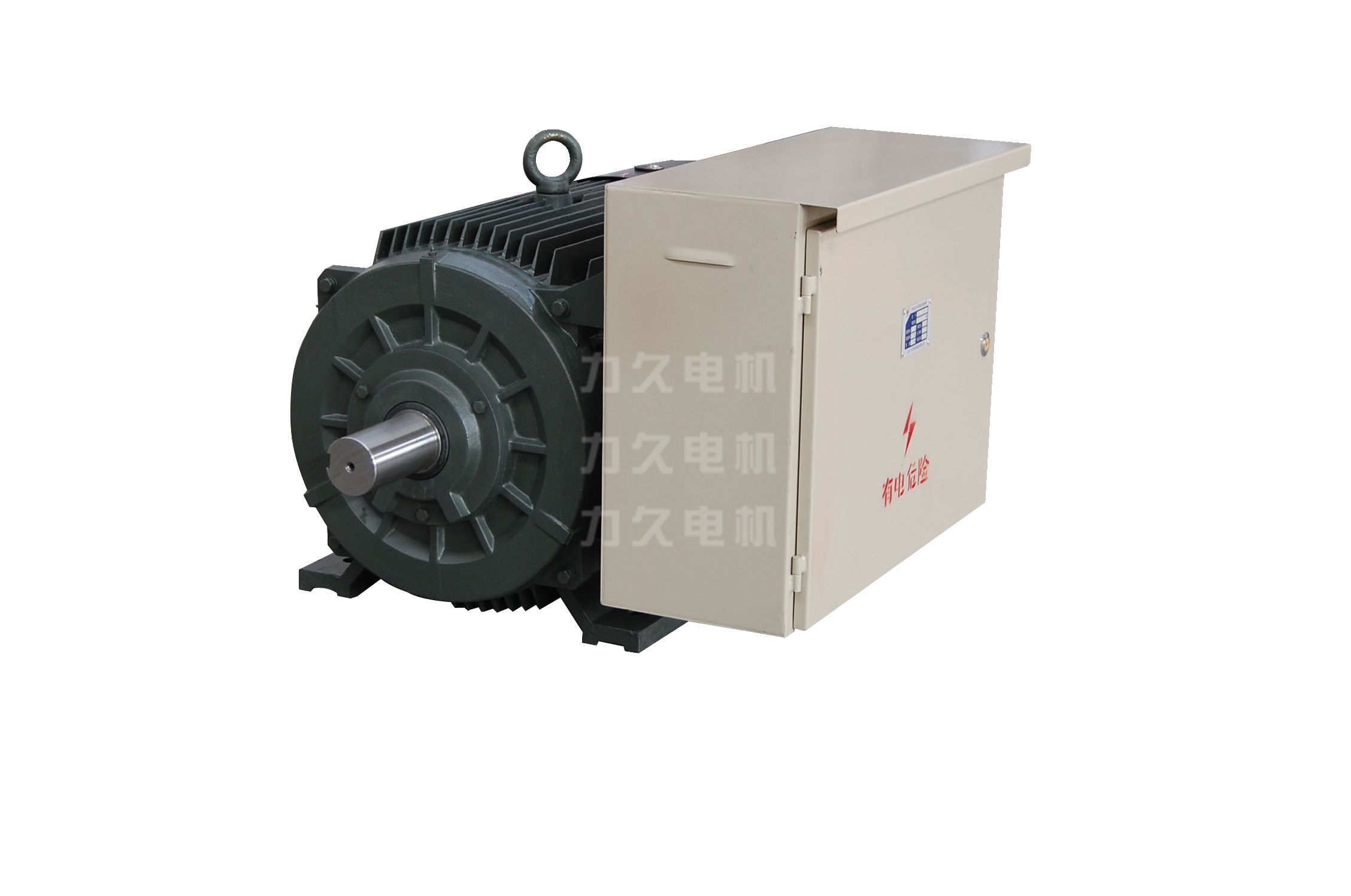

YDGJ系列三相異步多功率節能電機系統是由YDGJ系列三相異步多功率電動機與控制箱兩部分組成。

  電動機具有一種轉速多種功率輸出，可通過控制箱內的電氣元件實現功率轉換，實現高起動轉矩、節能等優點?？刂葡涞碾姎饪刂葡到y(tǒng)，具有功率轉換、短路、過載、缺相、防雷擊等保護功能；帶有電容功率因數補償，降低線路損耗?？刂葡洳捎脗?cè)門帶按鈕控制，操作方便、安全，同時具有防漏雨、防盜電等特點。

  工作條件

  2.1電動機交流輸入電源電壓波動不超過±10%。

  2.2電動機使用環境溫度-40℃—+40℃。

  2.3電動機安裝使用地點的海拔高度不超過1000m。

  主要規格及技術參數

  1.電動機


  1.1主要技術參數。

  1.1.1接線圖


  1.1.2性能參數

  防護等級：IP54

  絕緣等級：F級

  額定電壓：380V，可根據用戶要求定制660V

  額定頻率：50Hz

  工作制：S1

  1.1.3電動機的安裝與運轉

  1）打開包裝后，檢查電動機系統是否有損傷、受潮，用500伏兆歐表測量絕緣電阻，其值不低于0.5兆歐。否則應對定子繞組進行干燥處理，干燥處理時的溫度不允許超過120℃。對因運輸中震動而松動的緊固件進行緊固。

  2）檢查電動機的銘牌數據是否符合你所需要求。

  3）清理電動機表面干凈，試用手轉動電動機軸是否靈活。

  4）檢查確認電動機系統無異常方可進行安裝。

  5）電動機允許用聯軸器、正齒輪及皮帶輪傳動。

  6）采用聯軸器傳動時，電動機軸中心線與負載中心線應重合。

  7）采用皮帶傳動時，電動機軸中心線與負載軸中心線平行且要求皮帶中心線與軸中心線垂直。

  8）電動機的安裝應保證其良好的通風冷卻條件。

  9）電動機應妥善接地，電器箱內有保護接地裝置。

  2、電氣箱



                             分體電氣箱

  本電器箱電氣箱內具有完完善的過壓、過流、缺相等保護，具有功率因數補償、防雷擊等功能。采用雙功率節能控制器,控制器以單片機為主控元件,運用數字處理及控制技術,具有速度快、精度高、控制功能強大等特點。

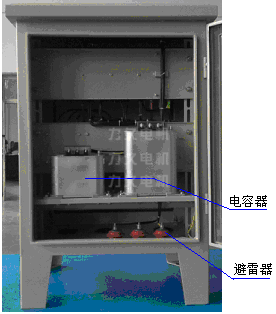

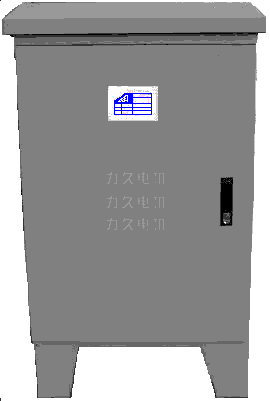

                  控制箱正面                 控制箱背面

  2.1功能:

  A.控制器具有缺相及相電流不平衡、過載故障保護及狀態自鎖功能,故障原因發光管指示功能

  B.控制器具有電動機兩種功率運行自動切換功能

  C.控制器具有電動機兩種功率電流值選擇功能

  D.控制器具有電動機運行功率檔位發光管指示功能

  2.2技術特性:

  A.缺相及相電流不平衡保護動作時間2秒

  B.過載保護采用反時限保護

  C.電機起動時間(3S)不作過載保護

  D.高低功率可在高低功率檔上設定

  E.雙功率自動轉換控制:

  a、控制器采用高功率起動,以保證有足夠的力矩起動負載系統

  b、高功率運行狀態下,當檢測電流小于低功率檔位電流值,

  控制器延時60秒轉換到低功率檔位運行

  c、低功率運行狀態下,當檢測電流大于低功率檔位電流值,控

  制器延時2秒轉換到高功率檔位運行

  d、當高功率轉換到低功率后,若在運行時間(低功率)25秒內

  再次轉為高功率,則視為低功率無能力拖動負載,在本次運

  行時間內將禁止從高功率向低功率轉換(按停止健停止運行

  即解除)

  2.3操作面板功能:

  A.高功率選擇:用于選擇電機高功率運行時電機的功率值

  B.低功率選擇:用于選擇電機低功率運行時電機的功率值

  C.起動按鍵:在停機狀態下,按起動按鍵起動電機運行

  D.停止按鍵:在運行狀態下,按停止按鍵停止電機運行

  E.當電機出現故障時,控制器將顯示故障并自鎖保護,按停止熱鍵可解除自鎖

  三、電源、控制柜及電機的連接及操作

  打開控制箱前門，首先檢查控制箱中雙功率電機保護器保護電流是否調節在電機額定電流檔位置，然后將外來電源的相線依次接在電氣箱進線的端子上，零線接在絕緣子上，地線接在進線孔旁邊的接地螺栓上，要保證所有的接線可靠接觸，將斷路器QF1、QF2、FU1、FU2合上，接好線路檢查無誤后，關上電氣箱前門，打開側門，此時送電，按下啟動按鈕，接觸器吸合，電機得電運轉，此時應觀察電機轉向是否符合要求，如果不符合要求，按下停止開關，打開電氣箱前門，將斷路器QF1斷開，停止進線電源，調換電源進線連中的任意兩根的位置，使電機轉向符合要求。

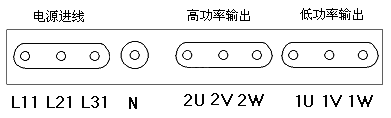

                             接線位置圖

  電機轉向符合要求后，按下啟動按鈕，電機運轉，按下停止按鈕

  時，電機停轉。操作面板見圖3


                          圖3側門操作面板

  操作注意問題：

  1更換電機引線時需斷開電源，以保證操作安全。

  2電機保護后要查明原因再開機，要分清電氣線路故障還是機械故障等原因，檢修好后再開機。

  產品保養與維護

  YDGJ系列三相異步多功率節能電機系統正常運轉后應定期全面檢查，做好日常保養工作。

  1、檢查系統電壓是否在允許的范圍內；

  2、檢查電流是否在正常工作范圍內；

  3、檢查電機軸承溫度是否過高（不超過95℃）；
